一、懸浮煅燒的特點及優勢

　　
　　1、石灰概述
　　
　　石灰（CaO）作為冶煉、化工、建筑、醫療衛生、火力電廠脫硫等行業的基礎性材料，有著非常廣泛的用途。全國每年需求總量約3億噸，僅鋼鐵行業年用活性石灰量超0.8億噸，對應石灰石消耗量為1.4億噸以上。目前石灰企業大多采用豎窯或回轉窯生產活性石灰，傳統煅燒工藝使用的石灰石原料是大于20mm的塊狀石灰石，每年僅生產鋼鐵用石灰將至少產生小顆粒石灰石在0.35億噸以上，而這部分高品質石灰石被作為廢料處理，導致資源嚴重浪費。
　　
　　2、懸浮煅燒特點
　　
　　懸浮煅燒活性石灰工藝可利用現有豎窯和回轉窯無法利用的小顆粒廢料，并具有以下特點：
　　
　?。?）原料利用率高：可以充分使用現有豎窯和回轉窯不能使用的20mm以下的石灰石，實現資源100%利用。
　　
　?。?）產品均勻性好：煅燒溫度可以準確控制在900~950℃之間，使產品僅會有輕微生燒而不會出現過燒現象。
　　
　?。?）熱耗低：活性石灰熱耗小于950kcal/kg,與回轉窯1250kcal/kg的熱耗相比，降低24%以上；
　　
　?。?）生產規模大：可在500t/d～5000t/d之間任意選擇，而目前回轉窯法煅燒石灰，世界zui大規模只有1200t/d，豎窯zui大規模為800t/d；
　　
　?。?）煙氣余熱高效利用：懸浮煅燒產生的煙氣用于低溫余熱發電，噸石灰產生廢氣可發電30kW·h;
　　
　?。?）超低排放：解決豎窯VOCs（揮發性有機物）超標和回轉窯煙氣熱污染問題，煙氣排放可實現超低排放。NOx≤100mg/Nm3，粉塵≤10mg/Nm3。

      3、常見石灰煅燒設備對照表

常見石灰煅燒設備對照表

煅燒裝置	入料形態和粒度范圍	熱耗(kCal/kg)	備注
普通豎窯	塊狀50~300mm	900~1300
機械化豎窯	塊狀40~80mm	1000~1300
梁式石灰窯	塊狀40~80mm	900~1050
雙膛窯	塊狀30~80mm	900~1050
套筒窯	塊狀50~90mm	900~1050
麥爾茲窯（雙膛）	塊狀15~50mm	870~970	單機800t/d
中空回轉窯	塊狀20~60mm	1400~1800
豎式預熱器回轉窯	塊狀15~50mm	1150~1600	單機1200t/d
懸浮粉體煅燒窯	粉狀0.075~0.1mm	950	單機≥5000t/d

　　二、懸浮煅燒的節能原理

　　
　　石灰生產的核心是石灰石煅燒，主要過程就是CaCO3分解。CaCO3的分解反應速度主要與煅燒爐溫度、CO2分壓、CaCO3顆粒大小等因素有關。而石灰石顆粒大小是影響CaCO3分解反應速度的主要因素，石灰石顆粒越大，熱量的滲透傳入和分解產生的CO2溢出越慢，CaCO3的分解反應也越慢。石灰石粒度與燒透的煅燒時間的關系如圖所示，而粒徑0.1mm的石灰石在950℃時的分解時間不到1s。
　　
　　懸浮煅燒系統由多級懸浮預熱系統、煅燒分解爐、多級旋風分離冷卻系統組成。因懸浮窯由若干旋流器用管道連接而成，各旋流器及其管道分別具有預熱、煅燒、冷卻的功能，它不同于其他窯型的是：其它窯爐物料多呈堆積狀態，煅燒物料的傳熱過程是在堆積狀態下與氣態熱介質進行換熱的。懸浮窯內的物料呈懸浮狀態，煅燒物料是在懸浮狀態下與氣態熱介質進行換熱的，細小的石灰石顆粒在懸浮狀態下進行預熱、煅燒和冷卻，氣固相之間有較大的接觸面積，因此傳熱速度很快，快速縮小氣固之間的溫差。燃燒溫度被分解平衡溫度所抑制，故不會發生過燒現象。
　　
　　石灰石粉體在密閉、負壓、高溫狀態下通過多級懸浮預熱--煅燒--冷卻進行生產加工成合格的粉狀活性石灰。石灰石實現了快速分解，因此熱量損失降低到zui小，并且懸浮生產線規模很容易做大，整體能耗指標更優。
　　

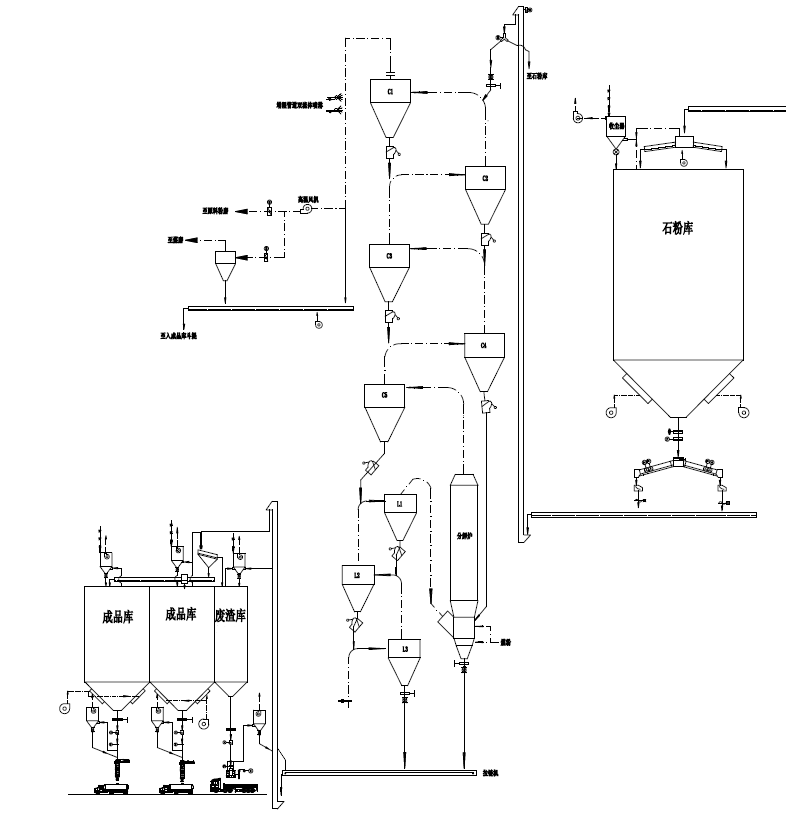

　　三、懸浮煅燒系統工藝流程

　　
　　1、生產線簡介
　　
　　利用石灰石具有良好的易磨性，將石灰石破碎粉磨到一定細度料粉，然后按要求的喂料量喂入懸浮煅燒系統；活性石灰懸浮煅燒系統由三級懸浮預熱系統、流化煅燒爐、多級旋風冷卻系統組成。喂入的生粉經預熱系統預熱到600℃左右進入懸浮流化煅燒爐煅燒，石灰石粉在這里受熱分解生產石灰粉，經料氣分離器分離后，約950℃的煙氣進入預熱系統用于生料粉的預熱，燒成的石灰粉進入多級旋風冷卻系統進行冷卻，冷卻后的產品送入儲庫精包裝（或散裝）出廠，空氣被加熱后進入煅燒爐內用作燃料燃燒，排出的煙氣經除塵后達標排放。
　　2、懸浮裝置介紹
　　
　　懸浮煅燒系統設備由五級旋風筒預熱器、分解爐、三級旋風筒冷卻器組成，其中分解爐內主要進行燃料燃燒及CaCO3分解，分解爐可適應多種燃料：天然氣、煤氣、煤粉、生物質燃料等均可使用。分解爐出口溫度通過DCS系統可以實現準確控制，保證石灰不會出現過燒情況，并保證了石灰的高活性。分解爐出口的高溫氣體進入五級旋風筒預熱器為石粉預熱，能夠充分利用煙氣熱量。五級預熱器出口的低溫廢氣進入原料粉磨系統、煤粉制備系統用于原料烘干以及余熱發電系統。
　　
　　經分解爐煅燒后的活性石灰進入三級旋風筒冷卻器進行冷卻，三級旋風筒冷卻器從環境中抽取冷風和進入的熱物料進行熱交換，通過三級冷卻后的物料溫度降至100℃以下，通過輸送設備進入成品庫存儲和散裝。換熱后的高含氧量熱空氣進入分解爐內，作為燃料燃燒的助燃風使用。
　　
　　懸浮煅燒系統各環節產生的高低溫廢氣熱量均被充分利用，保證了懸浮煅燒系統熱耗優于現有活性石灰生產線。
　　四、生產線建設
　　
　　1、建設用地：采用懸浮煅燒工藝生產線占地面積小，以1000t/d生產線為例，懸浮煅燒裝置僅需要200㎡投影面積，而整個生產線占地面積約30畝（含辦公樓等輔助建筑）。
　　
　　2、建設時間：懸浮煅燒系統除基礎外均為鋼結構建筑，施工周期短。以1000t/d生產線為例，生產線正常建設周期約為10個月。
